El control térmico en PCBs es uno de esos elementos que, aunque muchas veces pasa desapercibido, determina en gran medida el rendimiento y la vida útil de cualquier dispositivo electrónico. Existen numerosos manuales y metodologías en la industria que profundizan en esta disciplina, pero más allá de la teoría, debe formar parte natural del proceso de diseño, estando presente desde la primera idea de un circuito hasta su validación final en la línea de producción.
Profundizando en el control térmico
El calor tiene un impacto directo en el comportamiento de los componentes electrónicos. A medida que la temperatura aumenta, los materiales se expanden, las resistencias varían, las soldaduras pierden integridad y el circuito comienza a operar fuera de sus parámetros seguros. Este efecto no ocurre en un solo punto, sino en varios niveles: la resistencia eléctrica de los trazos se altera, se aceleran procesos de difusión en los semiconductores, aumenta el riesgo de delaminación en los sustratos y se modifica la estabilidad mecánica de las uniones de soldadura.
Comprender cómo se genera, se distribuye y se desplaza el calor dentro de la PCB permite anticipar estos fenómenos y reducir su impacto, garantizando que el dispositivo mantenga un comportamiento estable a lo largo del tiempo.
Por eso, buscamos ofrecer una mirada clara y práctica sobre por qué la gestión del calor es tan relevante, qué implicaciones tiene en el funcionamiento real de un producto y cómo una adecuada estrategia térmica puede marcar la diferencia entre un diseño que simplemente cumple y uno que verdaderamente destaca por su confiabilidad.
Técnicas y materiales para el control térmico en PCBs
Una vez entendido el papel crítico que juega la temperatura en el desempeño de un circuito, el siguiente paso es conocer las herramientas disponibles para gestionarla. El control térmico no depende de una sola decisión, sino de una combinación estratégica de materiales, diseño y métodos de disipación que trabajan juntos para mantener la estabilidad del sistema.
Entre las técnicas más utilizadas en la industria se encuentran:
- Uso de materiales con alta conductividad térmica: el FR4 tradicional puede complementarse o reemplazarse por sustratos como aluminio, cobre o cerámicas avanzadas (, AlN), ideales para aplicaciones de mayor potencia.
- Vías térmicas (thermal vías): permiten transferir el calor hacia capas internas o zonas de disipación más robustas dentro del PCB.
- Planos de cobre extendidos: distribuyen el calor para evitar puntos críticos y mejorar la estabilidad térmica.
- Pads térmicos y heat slugs: utilizados en encapsulados como QFN o BGA, facilitan la disipación directa hacia el PCB.
- Compuestos y pastas térmicas: mejoran el contacto entre el componente y el disipador, muy útiles en módulos de alta densidad o potencia.
Estas soluciones, bien aplicadas, no solo ayudan a controlar la temperatura, sino que también mejoran la eficiencia y confiabilidad del diseño, permitiendo que los productos funcionen de forma estable incluso bajo condiciones exigentes.
Prácticas de diseño y manufactura que optimizan la gestión térmica
El control térmico no termina en la selección de materiales o en la incorporación de vías y planos metálicos; su efectividad real se confirma en la manera como el diseño y la manufactura integran esas decisiones. Cada etapa del proceso influye en cómo se distribuye, disipa y estabiliza el calor dentro del circuito, especialmente en productos compactos o con alta densidad de componentes.

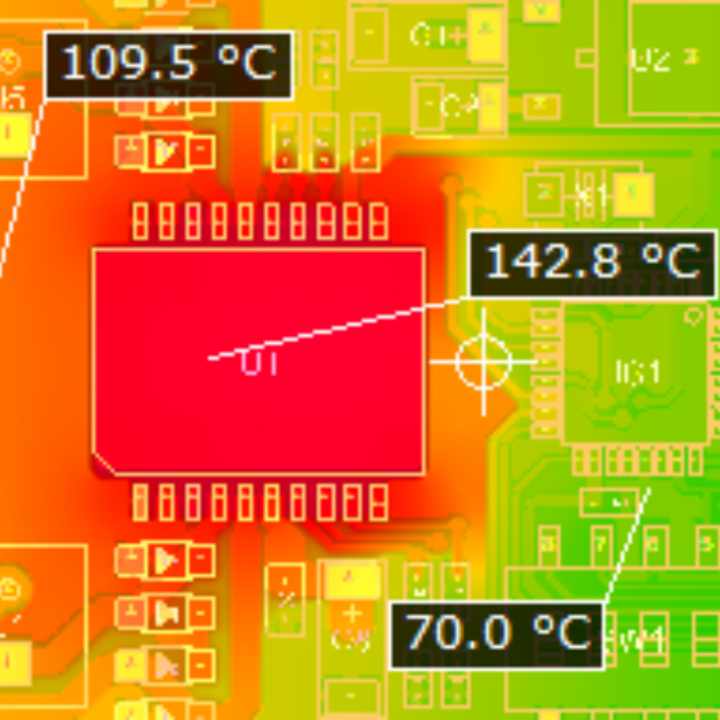

Una de las primeras prácticas consiste en planificar la distribución de componentes, separando aquellos que generan mayor temperatura y ubicándolos en zonas con mejor ventilación o mayor contacto con rutas de disipación. Esto no solo protege los elementos sensibles, sino que evita acumulaciones de calor que pueden degradar el PCB con el tiempo.

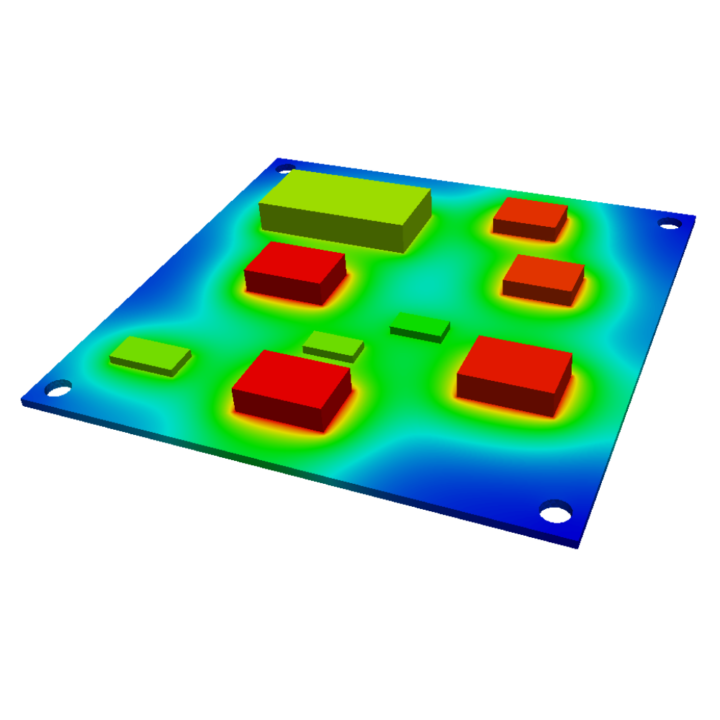

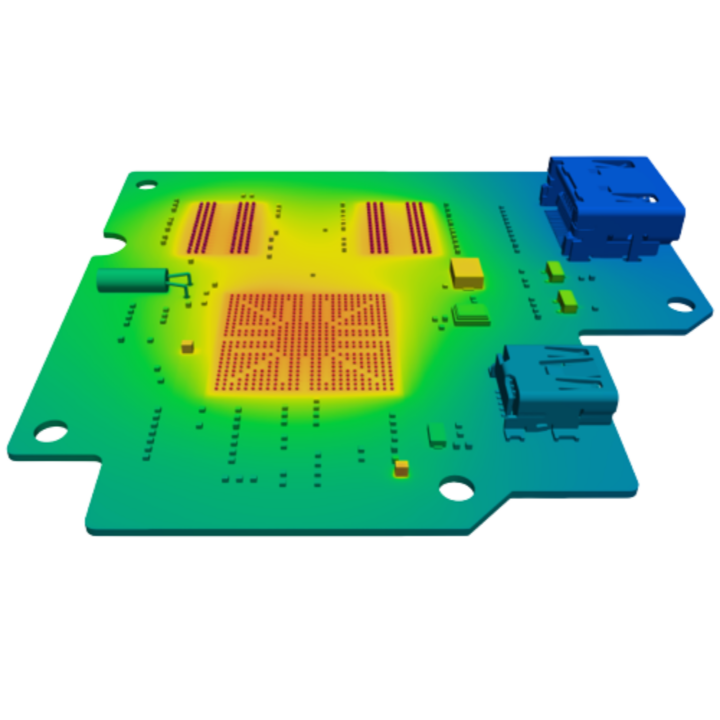

El grosor del cobre es otro factor clave: utilizar capas más robustas, como 2 oz o más, mejora la capacidad de disipación, aunque requiere un proceso de fabricación más especializado. Complementariamente, realizar simulaciones térmicas durante el diseño permite identificar zonas críticas antes de fabricar prototipos, reduciendo tiempos y costos en iteraciones.
En la manufactura, el proceso de ensamble SMT juega un papel fundamental. Un perfil térmico de reflow bien calibrado evita tensiones internas, protege las uniones de soldadura y garantiza que el PCB no sufra deformaciones. Este control es especialmente importante en encapsulados sensibles como BGA o QFN, donde la integridad térmica define la confiabilidad final del producto.
En conjunto, estas prácticas aseguran que el diseño no solo sea funcional desde el plano eléctrico, sino que también mantenga su integridad térmica a lo largo del ciclo de vida del dispositivo.
El valor de un diseño térmico bien pensado
El control térmico no es únicamente un conjunto de técnicas o materiales, es una forma de pensar el diseño electrónico con visión a largo plazo. Cuando se integra desde el inicio, cada decisión desde la ubicación de un componente hasta la elección del sustrato o el perfil de reflow, contribuye a que la PCB mantenga su desempeño incluso en los escenarios más exigentes.
En un entorno donde los dispositivos son cada vez más compactos y potentes, comprender cómo se comporta el calor y anticiparse a sus efectos es clave para garantizar productos confiables, estables y preparados para su operación real.
Adoptar buenas prácticas térmicas no solo mejora la eficiencia del circuito, sino que impulsa el desarrollo de soluciones electrónicas más duraderas y responsables con su entorno operativo. Un diseño bien gestionado térmicamente es, en esencia, una pieza de ingeniería que trasciende la teoría y se convierte en una experiencia de uso superior.
